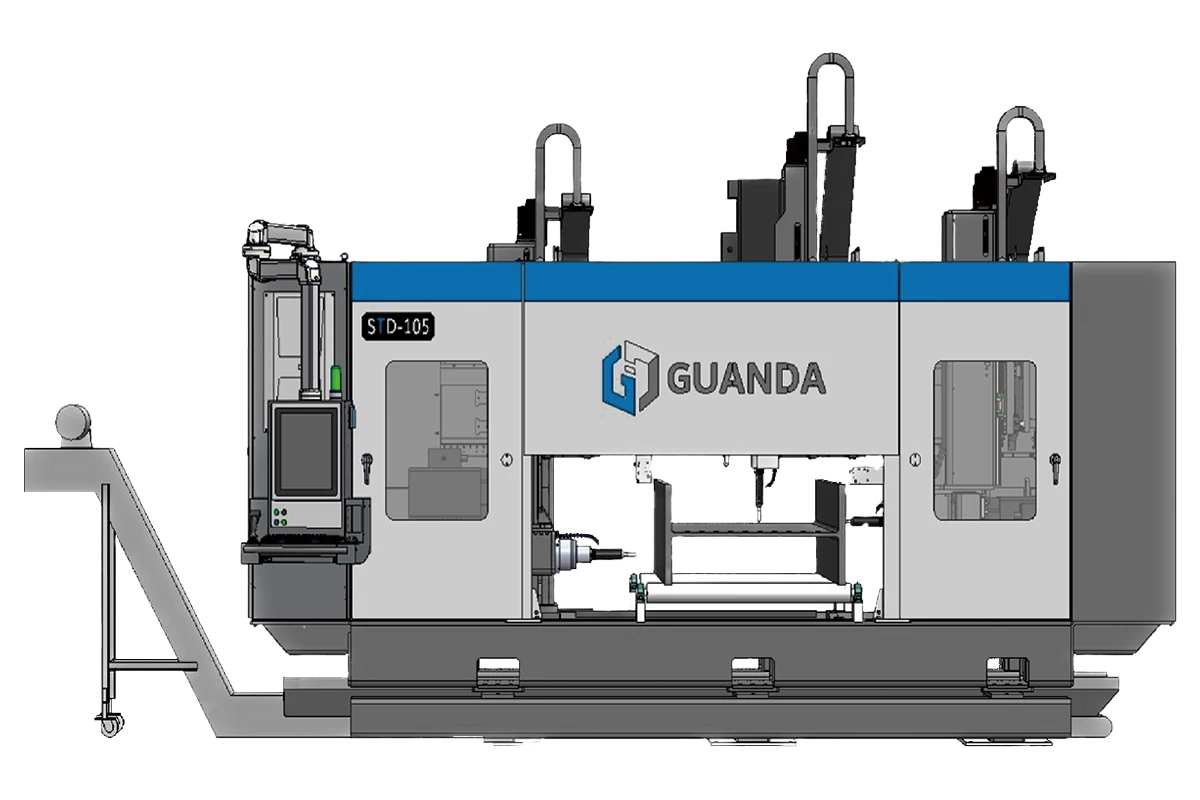

STD-105

STD 型鋼三軸鑽孔機

數位控制鋼材進出料，三主軸同步加工，自動換刀

3 鑽孔主軸、11kw、同步加工

3組 BT-40 自動刀庫

液壓夾持 (上/側)

MQL 微量潤滑加工

19” 觸控螢幕

#高剛性

#同步加工

#全自動

詢問產品

產品優勢

TEKLA 資料直接匯入轉換

接受TEKLA設計檔直接匯入，自動轉換成加工檔

高鋼性大馬力主軸

高剛性主軸，搭配11KW大馬力伺服馬達

3組自動刀庫

3組獨立BT40刀庫，提高加工彈性

全自動化加工

從進料，加工，到出料，全自動完成

採用MQL切削油系統

提高數倍潤滑效果且環保無毒

主軸輔助X軸行程

300mm輔助X軸行程，提高生產力

液壓夾持

上方與側向液壓夾持，確保加工的穩定性

19吋多點式觸控螢幕

多點觸控螢幕支援各種操作，多國語言介面，讓操作更友善

一體式機台設計

佔地面積小，動線更流暢

彈性的產線規劃配置

可依場地與加工的需求，規劃適合的自動化產線

加工材料

[

TUBE

加工方式

鑽孔

產品特點

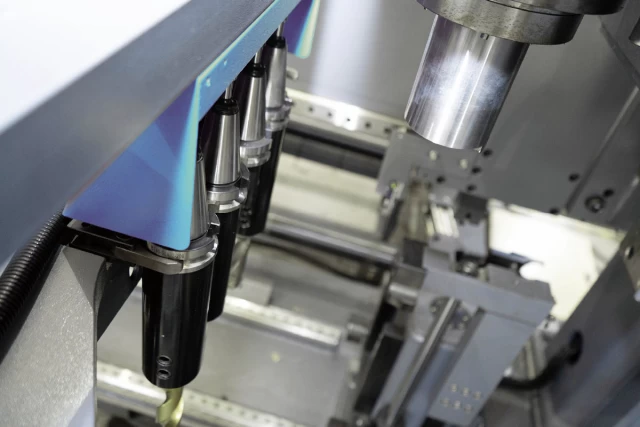

上軸自動換刀

上主軸可選配4T自動換刀系統，可以容納各式各樣的刀具種類

獨立CNC控制單元＆模組化系統設計

機器可彈性與其他工件移載模組(例如:料架或橫移料架)結合，無需追加額外控制器單元

雙向送料手臂

全新設計的送料手臂，可分別水平或垂直夾取工件。搭配廣達專用軟體徹底實現自動化送料

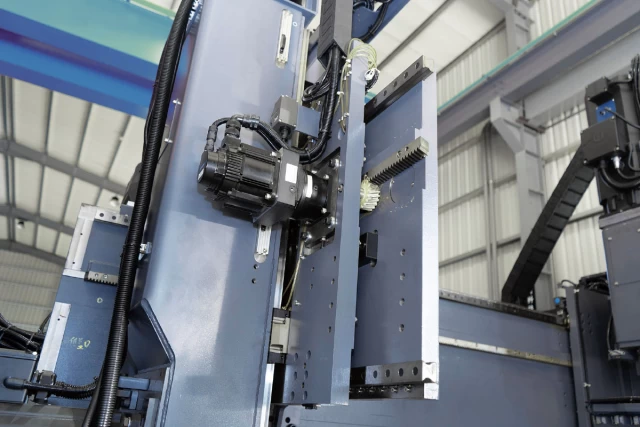

主軸輔助X軸行程

每個主軸均有300mm輔助X軸行程，讓鑽孔加工更加彈性。獨立三鑽孔主軸提升最高性能和生產力

自動化橫移料架(出口/入口)

搭配廣達專用軟體，實現自動工件搬運，節省人力。搭配中龍和東鋼物料進行料單配對，操作便利又省時

左右軸自動換刀

左右側主軸的刀具於進出料側可選配4T自動換刀系統，可以容納各式各樣的刀具種類

機械規格

STD	項目	規格	單位
加工性能	主軸數	1 / 1 / 1	-
	主軸最大功率	11 / 11 / 11	kw
	主軸轉速	4000	rpm
	刀把規格	BT40	-
	輔助軸行程	300	mm
	最大孔徑	Ø 40	-
	最大板厚	70	mm
	主軸快速進給	24	m/min
	主軸軸向進給	20~1000	mm/min
允許的工件尺寸	腹板高度	75 ~ 500	mm
	翼板寬度	150 ~ 1050	mm
	最短加工長度	2400	mm
機台尺寸	長	5450(不含排屑機)	mm
	寬	2000	mm
	高	2650	mm
	機台重量	14.5	mt

STD 型鋼三軸鑽孔機

TEKLA 資料直接匯入轉換

高鋼性大馬力主軸

3組自動刀庫

全自動化加工

採用MQL切削油系統

主軸輔助X軸行程

液壓夾持

19吋多點式觸控螢幕

一體式機台設計

彈性的產線規劃配置

上軸自動換刀

獨立CNC控制單元＆模組化系統設計

雙向送料手臂

主軸輔助X軸行程

自動化橫移料架(出口/入口)

左右軸自動換刀

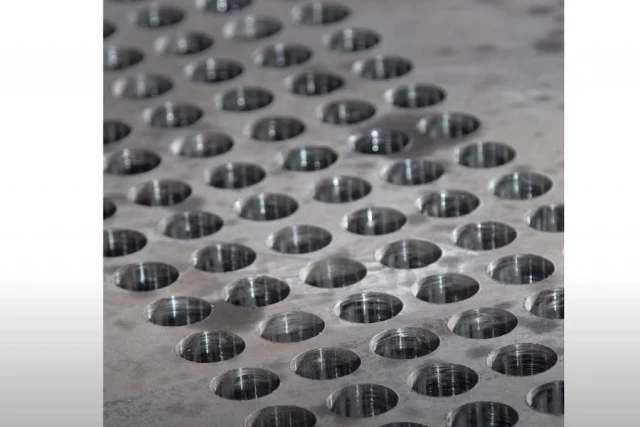

STD-105型鋼三軸加工機加工成果展示
